Специальный измеритель жесткости лыж называется лыжным динамометром. Этот прибор позволяет точно измерять жесткость лыж, что является важным параметром для оптимизации их характеристик в зависимости от стиля катания и условий снега.

Лыжный динамометр помогает производителям и спортсменам подобрать наиболее подходящее оборудование, обеспечивая тем самым комфорт и эффективность на склонах. Правильный выбор жесткости лыж влияет на управление и скорость, что делает этот инструмент полезным для всех любителей зимних видов спорта.

ДИНАМОМЕТР Svecom ski

Профессиональный динамометр с лазерным сканером и тензо-датчиками для измерения жесткости беговых лыж.

Специальное программное обеспечение для определения прогиба и жесткости, а также определения зоны колодки для мази держания.

Электромеханический привод с максимальным давлением 200 кг.

Контроль давления определяется по динамометру с точностью ячейки +/- 0,5 кг

Угол наклона давления выше 30 градусов

Лазерное сканирование с максимальной точностью +/- 0,01 мм.

Программное обеспечение HM с управлением положения лазера с давлением

привода и лазерным дисплеем.

Графическое отображение сгибания эпюры лыжи и площади мази держания.

Номинальная нагрузка – 0,5 кВт

Номинальное напряжение 220 -230 V, 50 Гц

Размер: 2500 Х 250 Х 700 мм

ШТАЙНШЛИФТ МАШИНА SVECOM WORLD CUP EVO 140

ПРОФЕССИОНАЛЬНЫЙ ЧИЛЛЕР SVECOM

СТАНОК SVECOM SPORT LINE GAF 17 L

Секреты Сочинской Олимпиады. Приборы для измерения характеристик лыж

Некоторые закрытые проекты перед домашними Олимпийскими Играми-2014 приоткрываются теперь. Одна из таких тем должна заинтересовать читателей этого сайта. Проблема выбора лыж, измерения их характеристик особенно актуальна накануне нового зимнего сезона. Инженер-изобретатель Александр Рязанов, принимавший деятельное участие в программах помощи сборным командам России при подготовке к Сочи, представляет измерительный комплекс «Скилаб».

Увидеть невидимое. Выбор лыж

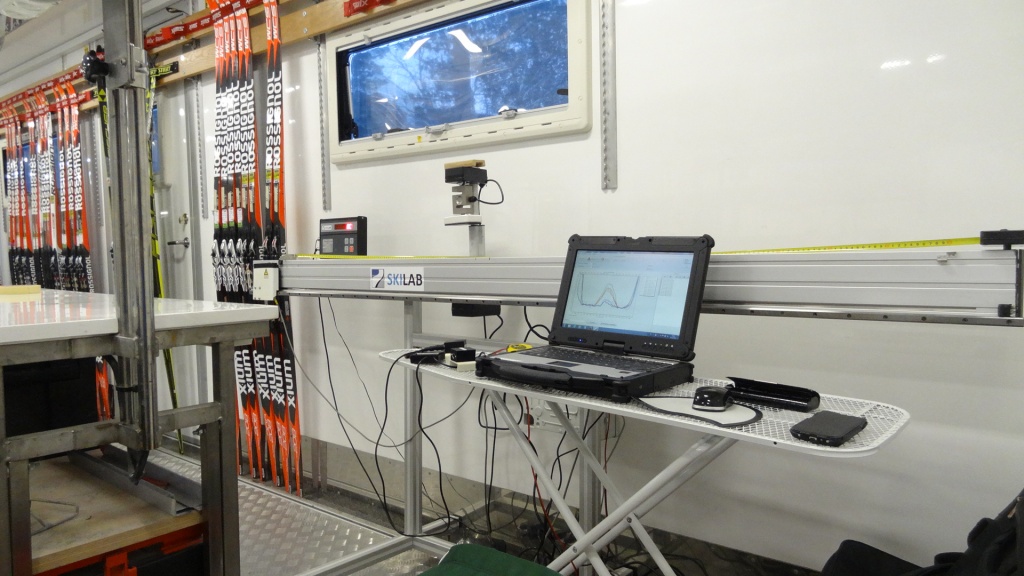

Измерительный комплекс «Скилаб» включает лазерный стенд, прибор для измерения амплитудно-частотных характеристик (АЧХ) лыж и откатчик лыж «Скилаб» с WIFI. Комплекс позволяет:

Подобрать лыжи для конкретного спортсмена по весу и особенностям техники скольжения
Подобрать лыжи для конкретных условий снежной трассы (мягкая, жесткая, тепло, холод)
Определить зоны смазки и выбрать допустимую толщину слоя смазки
Определенить рациональное смещения крепления для данных лыж и снежной трассы.
Контролировать изменения эпюры лыж после ШШ или циклевки
Контролировать целостность конструкции лыж и появление внутренних дефектов перед ответственными соревнованиями

1. Лазерный стенд позволяет решать несколько задач:

— измерять эпюру лыж (геометрические, жесткостные характеристики)

— предварительно оценивать работу лыж на жесткой и мягкой снежной трассах в фазах скольжения, отталкивания и проката на одной лыже

— оценивать работу лыж на выпуклых и вогнутых по форме участках трассы

— определять участки скользящей поверхности лыж для смазки мазью держания при различной толщине слоя смазки, при различной жесткости снежной трассы с учетом силы отталкивания, характерной формы поверхности трассы и её микрорельефа.

2. Прибор для измерения амплитудно-частотных характеристик (АЧХ) лыж измеряет собственные резонансные частоты лыж, по которым предварительно оценивают предпочтительные условия использования лыж. Важными функциями прибора являются Возможность выявления скрытых дефектов лыжи и диагностика появления внутренних трещин.

3. Откатчик лыж «Скилаб» с WIFI предназначен для удобной оценки скоростных характеристик лыж на откаточном склоне в режиме реального времени. Позволяет отслеживать динамику скольжения лыж на всей длине склона. Измеряются не только скорость, но и ускорения при разгоне и торможении.

Управление стендом, прибором для измерения АЧХ и откатчиком осуществляется с персонального компьютера.

Несколько примеров измерительных процедур на лазерном стенде «Скилаб»:

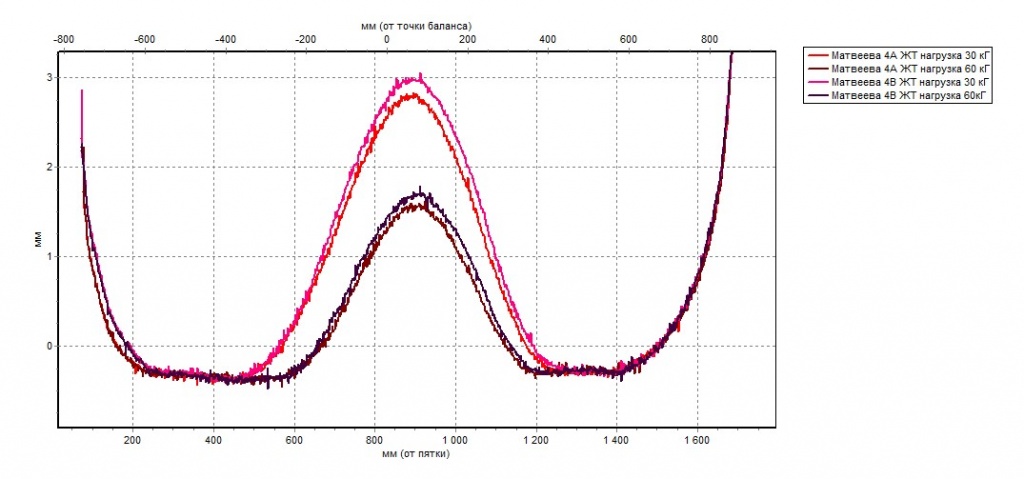

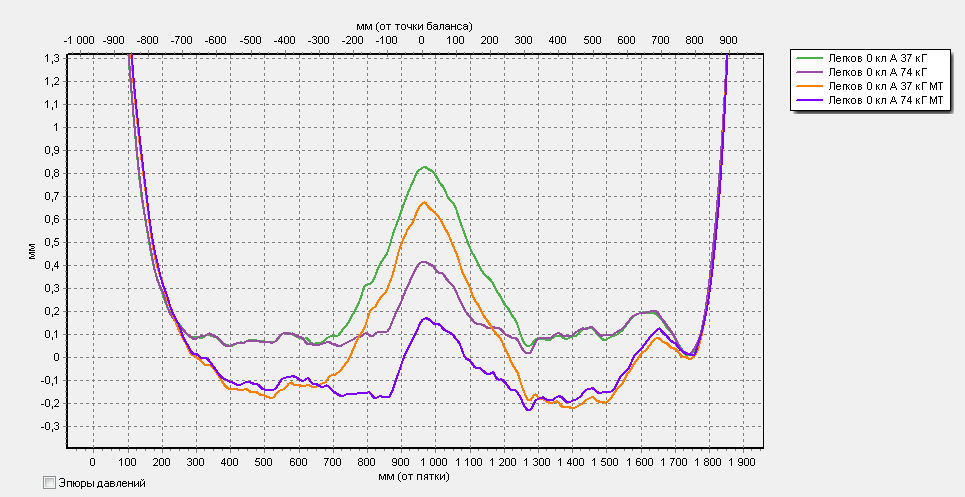

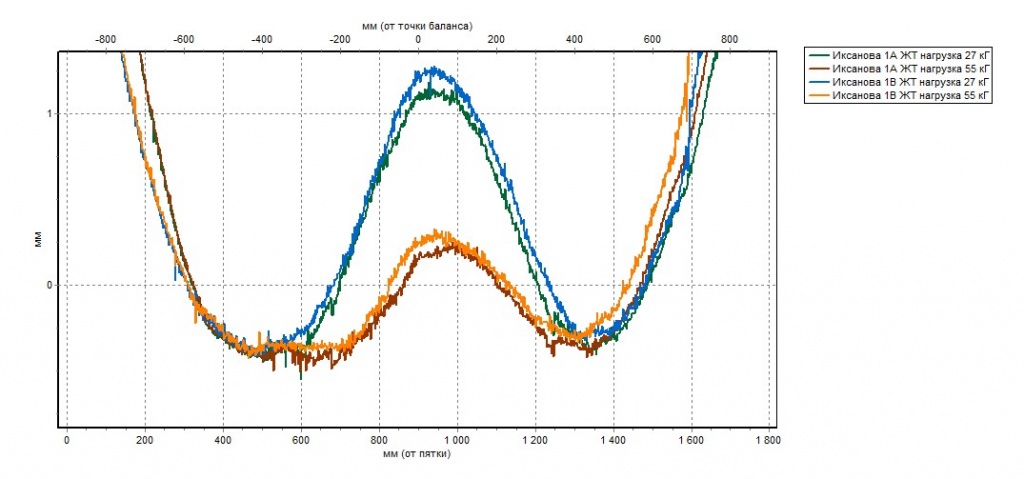

Форма профиля лыж и эпюры давления на трассах разной жесткости

На графиках показана форма профиля лыж на жесткой трассе (зеленый и фиолетовый) и на более мягкой трассе (красный и синий) при скольжении на двух лыжах (37 кГ) и прокате на одной лыже (74 кГ).

Для мягкой трассы зоны давления должна быть максимальной длины.

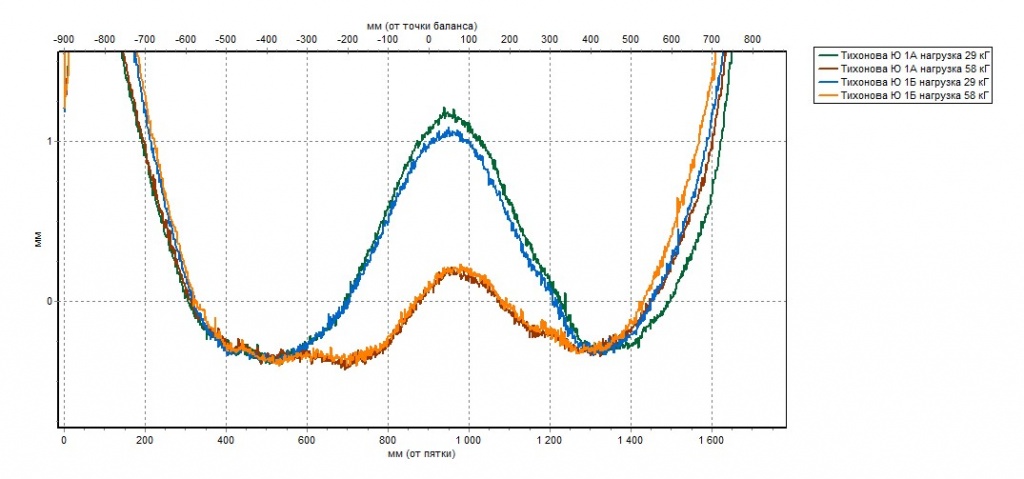

Для жесткой трассы зоны давления должна быть минимальной длины.

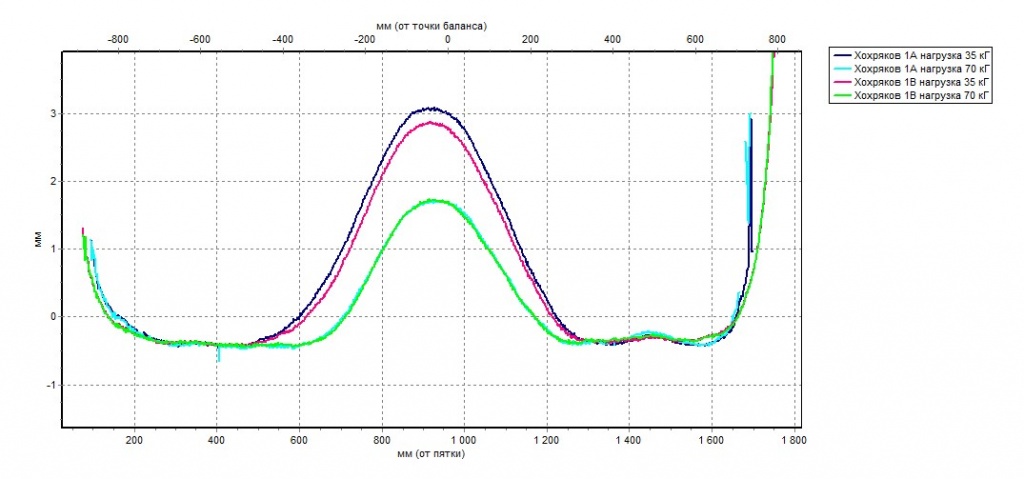

Для холодной трассы длина зон давления должна быть максимальной

Для теплой трассы длина зон давления должна быть минимальной

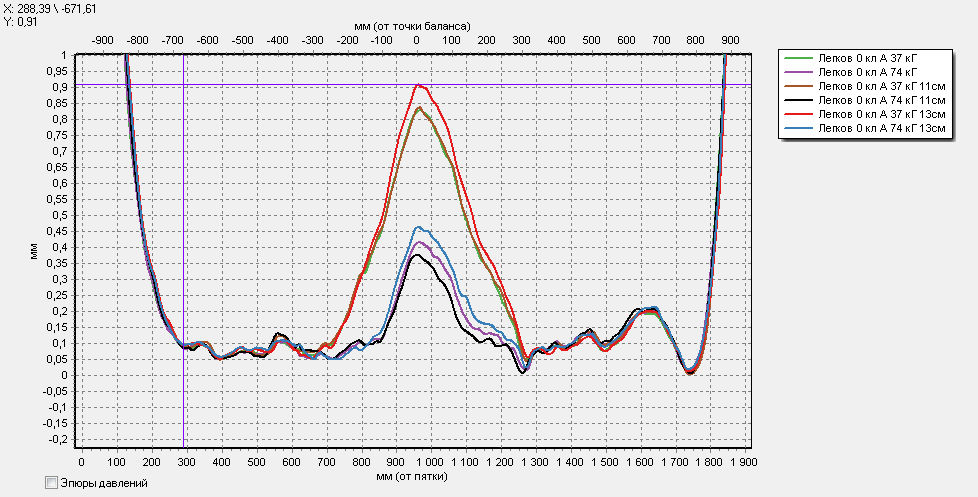

Изменение параметров колодки при смещении крепления вперед-назад На графиках показано изменение высоты и длины колодки при смещении точки приложения силы соответственно 11, 12, 13 см назад от баланса. (Два щелчка вперед и два щелчка назад от баланса на НИС)

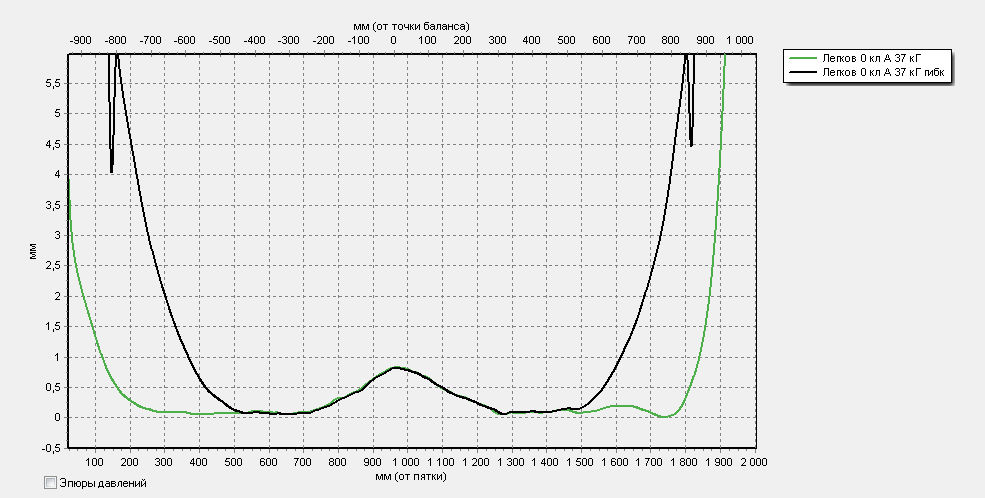

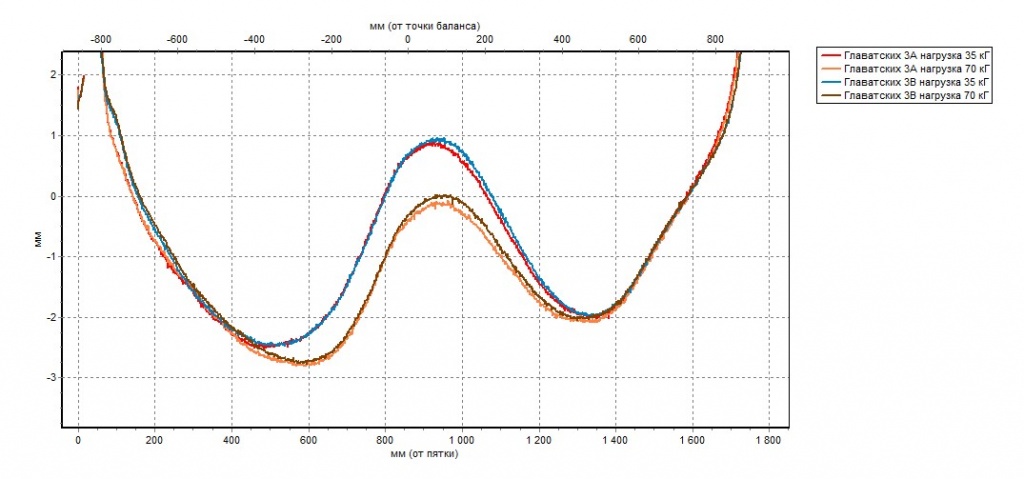

Сравнительная жесткость носка и пятки лыж На графике черным цветом показана величина и форма изгиба носка и пятки лыжи при наезде на неровность трассы высотой 4 – 4.5 мм. Зеленым цветом показан профиль скользящей поверхности на горизонтальной трассе.

Давление в области носка должно быть меньше давления в области пятки (возможное исключение – незначительное превышение хорошо для холодной погоды и для классических лыж. Характеристика важна для мягкой трассы. Для жесткой трассы характеристика менее критична)

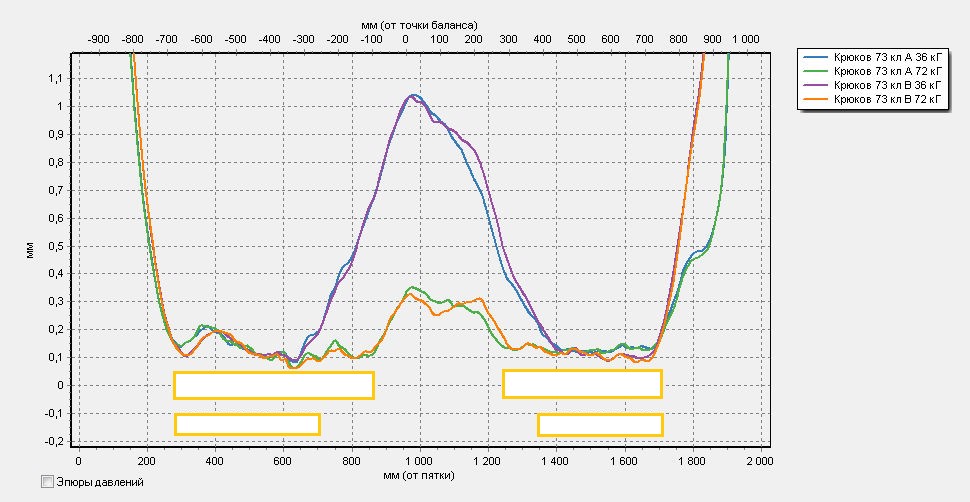

Длина и расположение контактных зон давления Прямоугольниками показаны длина и расположение контактных зон давления соответственно при полной и половинной нагрузке

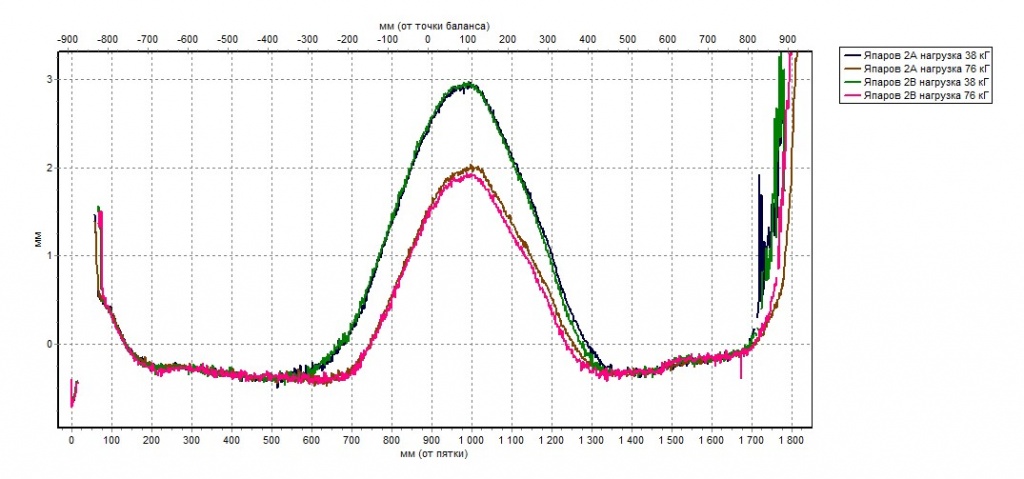

Гладкость профиля скользящей поверхности. (Характеристика важна для мягкой трассы и в холодную погоду на жесткой трассе. Для жесткой трассы и тепла некритична.)

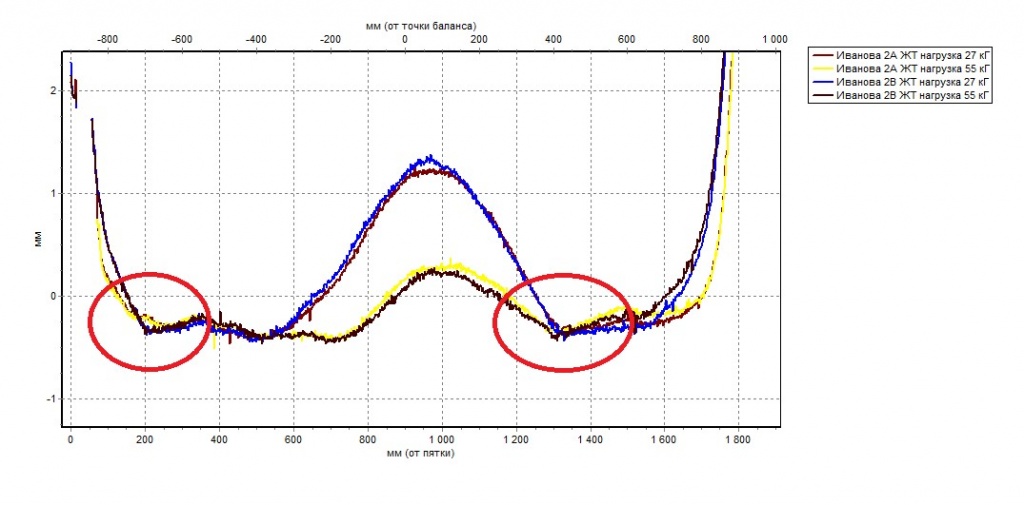

Минимальные градиенты давления по длине лыжи. Характеристика важна для мягкой трассы и в холодную погоду на жесткой трассе. Для жесткой трассы и тепла характеристика некритична.

Плохо (выделено красными овалами)

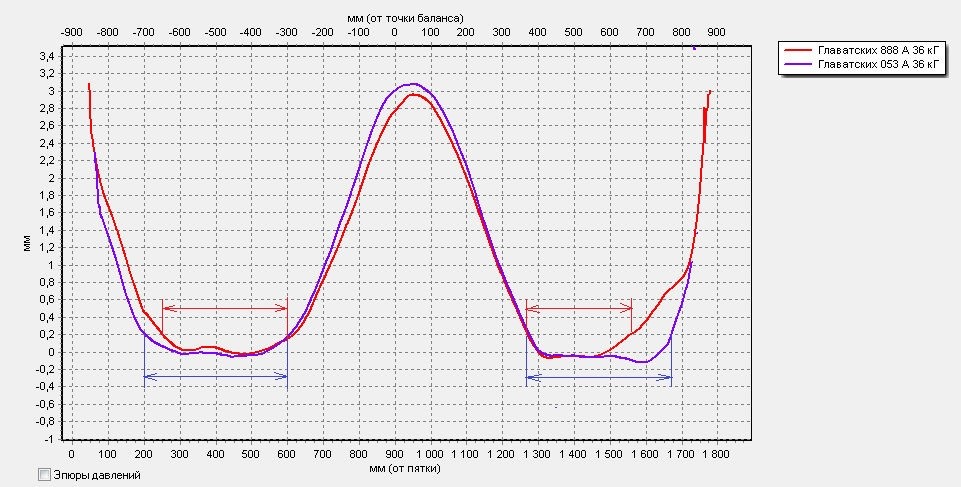

Рассмотрим пример подбора коньковых лыж

Для разметки длины зон давления принимаем условно уровень от снежной трасы + 0,2 мм.

Красным цветом показаны лыжи с короткими зонами давления. Соответственно они предпочтительны на тепло или на жесткую трассу.

Синим цветом показаны лыжи с более длинными зонами давления. Соответственно они предпочтительны на более холодную погоду и на мягкую трассу.

По длине зон давления лыж можно с большей уверенностью выбирать штайншлифт, соответствующий конструкции лыж и погоде.

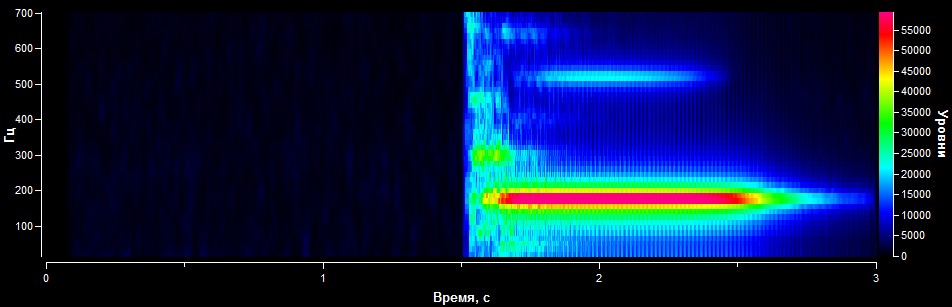

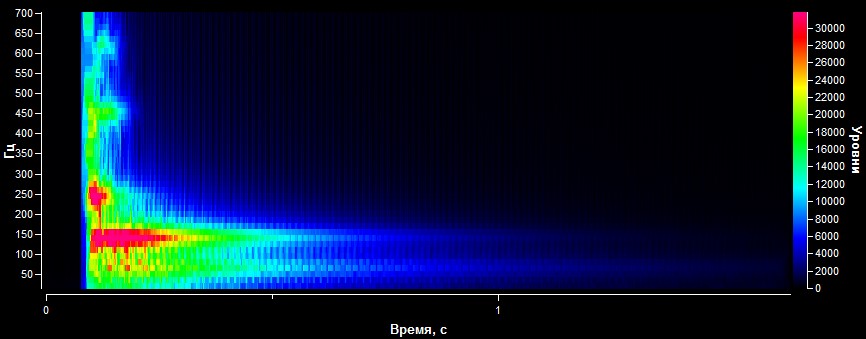

С помощью прибора для измерения амплитудно-частотных характеристик (АЧХ) лыж получают такие сонограммы: На сонограмме по горизонтальной оси показано время затухания резонансных колебаний. По вертикальной оси – частоты резонансных колебаний. Цветом показана величина амплитуды колебаний.

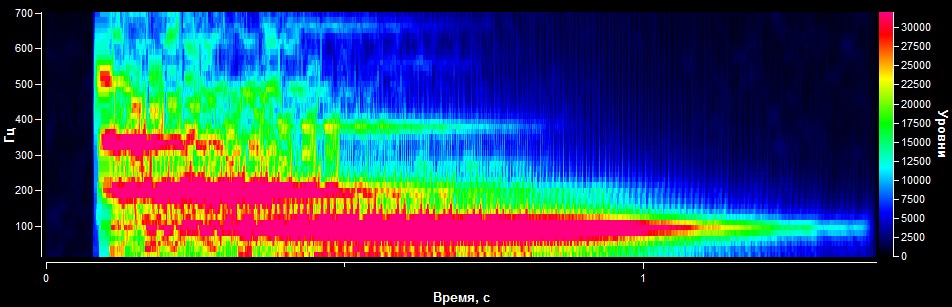

Лыжи должны иметь минимальное количество резонансных частот

Амплитудно-частотные характеристики лыж должно соответствовать погодным условиям и жесткости трассы

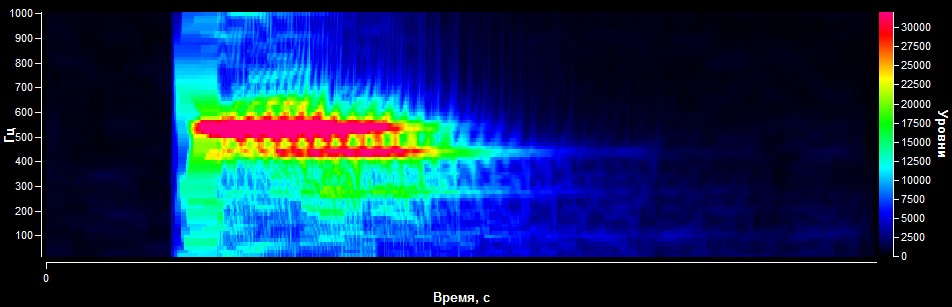

Мягкая и средней жесткости трасса (больше200 Гц)

Откатчик «Скилаб» используют на откаточном склоне. Он показывает изменение времени, скорости и ускорения по длине откаточного склона. Результаты отображаются в режиме on-line в графическом виде.

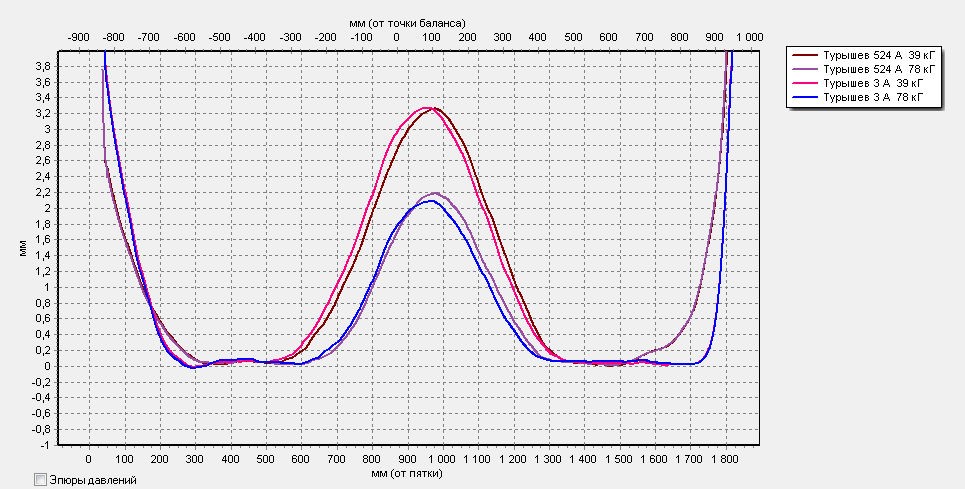

Пример сравнения скоростных характеристик лыж с разными эпюрами

Для сравнения возьмем две пары лыж (№3 и №524) одного производителя с практически одинаковыми значениями Fa и Hr и частотными характеристиками, но отличающиеся длиной контактных зон давления. (У пары №3 более длинные контактные зоны давления).

Температура снега -4 -6 град. Снег свежий. Лыжня средней плотности после ратрака. Общая длина откаточного склона около 70 м.

Результаты откатки этих лыж представлены ниже.

Пара №3 на всех участках откаточного склона имела лучшее время и скорость. Но на участке падения скорости (40-50 м) пара №3 характеризуется большим снижением ускорения, в сравнении с парой №524. Если по трассе соревнований имеется большая доля участков со снижением скорости, или финишная прямая имеет небольшой подъем, то пара № 524 может получить преимущество перед парой №3.

Пример подбора зоны смазки.

Для большей наглядности рассмотрим пример выбора зоны смазки с использованием данных известных флекс-тестеров и использованием данных о форме профиля лыж, полученных на стенде «Скилаб».

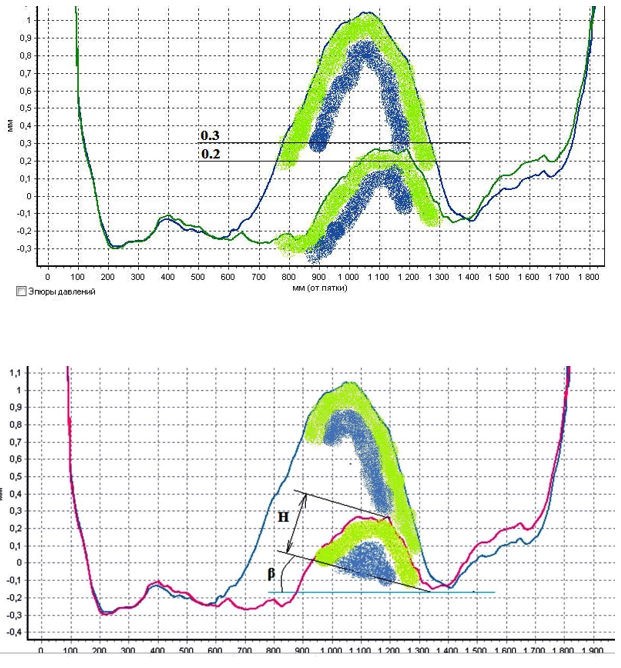

На верхнем рисунке представлена зона смазки с традиционным нанесением двух слоев держащей мази. Колодка размечена на флекс-тестере (0.2 мм, 0.3 мм). Профиль лыжи под нагрузкой получен на измерительном комплексе «Скилаб». Нулевая линия на рисунке обозначает поверхность снега. Пятка лыжи слева, носок справа.

Видим, что в данных условиях, при прокате на одной лыже (профиль зеленого цвета), слой мази наклонен навстречу движению. Это будет препятствовать скольжению лыж, и уменьшать держание при отталкивании. Кроме того, общая толщина слоев мази слишком большая. Создается выпуклая задняя часть колодки, которая соприкасается с трассой и препятствует скольжению.

На нижнем рисунке представлена более правильная зона смазки, также с двумя нанесенными слоями держащей мази. Но наклонная форма нанесенных слоев, обеспечивает хорошее скольжение при прокате на одной лыже и хорошее держание при отталкивании.

Для хорошего скольжения нельзя превышать предельную толщину слоя смазки (на рисунке — Н).

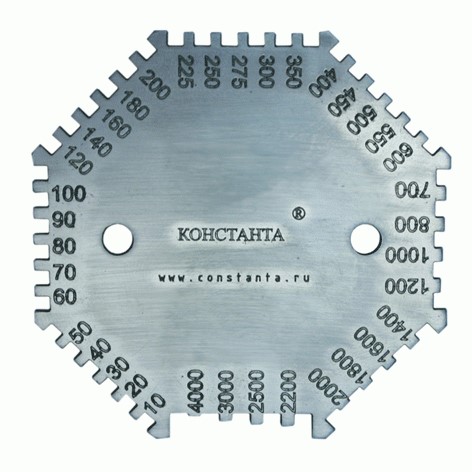

Для контроля толщины нанесенной смазки удобно использовать вот такую гребенку.

Гребенка будет полезна и для оценки схода мази после прохождения дистанции.

На сегодня комплекс "Скилаб" не имеет аналогов в мире по количеству и качеству измеряемых характеристик. На технические решения получено несколько патентов.

Александр Геннадьевич Рязанов

Как правильно подобрать беговые лыжи

Рынок беговых лыж разделен по своим характеристикам на три направления — классические, коньковые, универсальные. Разберём процесс выбора беговых лыж с приоритетом на коньковые и классические модели, так как универсальные настолько универсальны, что объединяют в себе как хорошие, так и плохие характеристики каждого вида.

Беговые лыжи для классической техники несколько длиннее, чем коньковые (необходимо подбирать под конкретный рост лыжника). Но главное отличие коньковых в более прогнутом рокере в носке (прогиб, обратный камберу) и мягкой колодке. Так же надписать skate означает, что эта модель предназначена для конькового хода.

Универсальные лыжи совмещают в себе свойства классических и коньковых лыж. Мнение профессионалов насчёт универсальных лыж таков, что это маркетинговый ход производителей. В конечном счёте все закончиться тем, что будет плохой классический ход и плохой коньковый. Вспомните всем известную поговорку: за двумя зайцами погонишься, ни одного не поймаешь.

Все беговые лыжи принято разделять на гоночные, любительские и туристические.

Гоночные (маркировка Racing, Sport) предназначены для активного бега спортсменов и любителей по специально подготовленным трассам;
Любительские или прогулочные (обозначаются как Active, Fitness) — немного шире гоночных. Любительские имеют такую же геометрию, как и спортивные, но при их производстве используют более дешевые материалы и технологии;
Туристические (маркируются как Back Country, Touring) — туристам, охотникам и рыболовам. Туристические модели шире прогулочных, поэтому позволяют легко передвигаться по целине. Только не путайте со снегоступами, это совсем другая история.

Ушли те времена, когда все бегали на полностью деревянных лыжах. Сейчас на всех современных моделях используют пластиковые скользящие поверхности. Причин перехода на пластик много, но самое главное, он скользящий дерева.

Как правильно выбрать беговые лыжи для конькового и классического хода?

Основных критерий выбора два — длина лыж и их жесткость. Начнём с самого главное — длины.

Выбираем длину лыж по росту

Измеряется рост в лыжных ботинках или в любой обуви, главное учитывать эти 2-3 сантиметра от подошвы.

Длины лыж для конькового хода: рост лыжника + 15 см. Это максимальная длина лыж для конька. Если будет длиннее, то можно не справиться с пятками во время ходьбы.

Длина лыж для классического хода: рост лыжника + 15-20 см. Для классики берётся немного длиннее.

Учиться удобнее на более коротких, но есть один минус. Когда ходите на коротких лыжах, вы разводите носки в сторону и тем самым уменьшаете прокат. Падает маневренность. Чем лыжа длиннее, тем больше скорости. При всех прочих равных показателях (смазка, жёсткость и так далее) выигрывают в скорости более длинные лыжи.

Как подобрать беговые лыжи по жесткости

Весовой прогиб определяет распределение давления лыжи на снег под весом лыжника. Считается, что весовой прогиб (камбер) определяет 60% ходовых качеств, 20% определяются материалом скользящей поверхности и еще 20% зависят от смазки.

Начинается процесс с замера веса. Оденьте свой костюм, лыжные ботинки, положите в карман мобильный телефон, ключи и всё что будете носить с собой во время катания. Если используете флягу, то и её одевайте. Со всем этим инвентарём становитесь на весы.

Если приобретаете лыжи в специализированном магазине, то их должны измерить тестером (флексометром) и подобрать идеальный вариант под ваш вес. Если нет прибора и подбираете беговые лыжи «на глаз», то сообщите консультанту свой вес в экипировке, и он уже выберет подходящий экземпляр. Если нет консультанта, тогда вот вам несколько дедовских способов определения жесткости:

Сложить лыжи скользящими поверхностями вместе и сжать одной рукой на 3 см ниже центра равновесия. Между лыжнями нормальной жесткости должен остаться промежуток в 1 —1,5 мм.

Если лыжни легко соприкасаются, значит это не лыжи!

Для выбора коньковых беговых лыж можно ориентироваться на маркировку от производителя. В неё входит расчёт коэффициента на основе роста, веса и силы отталкивания лыжника. Профессионалы и лыжники постоянно тренирующиеся, свои коэффициенты уже знают, а вот начинающим лыжникам надо специально рассчитывать.

Индекс жесткости беговых лыж (коэффициенты)

Производители используют разные маркировки и коэффициенты. Поэтому если вам подходит индекс жёсткости 36 для лыж fisher, то это совсем не значит, что вам подойдёт также к Atomic.

В бюджетных моделях вообще не указывают индекс жесткости. Лучший способ, это подбирать индивидуально и использовать, во-первых, свой опыт, во-вторых, советы консультантов в магазине, а в-третьих, советы из нашей статьи.

Насечки под колодкой

Как полагают новички, лыжи с насечкой хорошо держаться на снегу и их не надо мазать. Но это ошибка, их мазать так же надо, хоть не так интенсивно, как обычные гладкие поверхности.

Профессионалы не советуют брать лыжи с насечкой по многим причинам. Но самое главное — скоростные показатели у них хуже и нет возможности с помощью мазей влиять на качество хода в сменяющихся погодных условиях. А вот на обычных лыжах это всё легко регулируется за счёт смены держащей мази.

О подборе мазей мы ещё поговорим в следующих публикациях.

Как выбрать лыжные палки?

О том, как правильно выбрать длину лыжных палок мы написали большой пост, поэтому лучше почитайте его.

Чтобы подбить всё вышесказанное, советуем посмотреть видео рассказ от тренера:

Какие лыжи выбрать начинающему?

Ценовой диапазон варьируется от 2 до 20-30 тысяч рублей за пару. Начинающим лыжным бегунам советуем отдавать предпочтение отечественным и более бюджетным маркам, после чего можно переходить на Фишер, Россиньол и тому подобные известные европейские бренды.

от 3000
рублей можно купить лыжи для новичка

Основная проблема в том, что у новичка нет ещё личного опыта и ему сложно определиться с необходимой длиной, жёсткостью и в конце концов с производителем. А когда поставлена техника и пройдено несколько сот километров, то уже можно задуматься о выборе более дорогих и подходящих под личные потребности лыжи.

Лыжня Rossignol X-ium Skating WC3

От французского производителя Rossignol, хороши для профессионалов X-ium Skating WC3. Она — не для начинающих, так как требует от лыжника определенного уровня подготовки. Ориентировочная стоимость — от 14 тыс. рублей.

Новичку подойдут недорогие российские производители, такие как STC, Karjala, Тиса, которые могут стоить от 2 тыс. рублей. Фабрика STC выпускает лыжи по заявкам компаний Madshus, Karhu, Peltonen. Собственные модели STC отличаются от зарубежных брендов дизайном и меньшей ценой. В производстве образцов используют легкое дерево тополя или осины, и основную нагрузку несет пластик. Лыжи получаются мягкие.

Модель STC SNS Step 200 подойдет начинающим для классического бега, стоит в пределах 2 тыс. рублей. Модели STC Sable PRO Skate и STC Brados PRO Skate — современные технологичные беговые лыжи для конькового хода и могут подойти уже любителям. Цена от 2,5 тыс. рублей.

Karjala Race skate wax для конькового хода, обладают хорошими динамическими характеристиками по жесткости, малым весом. Стоимость — от 2 тыс. рублей.

Инвентарь для детей и подростков (Junior) имеет несколько отличительных особенностей. Привлекательный дизайн они сочетают с безопасностью конструкции. Для увеличения устойчивости ширина увеличена и носки закруглены, боковые вырезы облегчают прохождение поворотов.

При выборе моделей для детей существует правило — их нельзя покупать «на вырост».
